Особенности конструкции
- Разработаны специально для использования с инструментом для быстрой заделки NE-TOOL
- Используется для одножильных проводников 0,64 – 0,51 мм (22 – 24 AWG)
- Экранированный модуль (SH) выполнен в литом металлическом корпусе
- Неэкранированная (U) и экранированная (SH) версии исполнения
- Пружинные контакты с золотым покрытием
Спецификация
- Соответствует стандартам ANSI/TIA/EIA-568-B.2-1, ISO/IEC 11801 для категории 6
- Допустимое отклонение NEXT при тестировании Fluke DSP 4300 с адаптером PM06: 10 дБ мин.
- Стандарт пожарной безопасности UL 1863
Материалы
- Корпус RJ-45/U (неэкранированный): ударопрочный ABS-пластик, UL 94V-0
- Корпус RJ-45/SH (экранированный): никелированный цинк, литой корпус
- Пружинные контакты: фосфор-бронза с напылением золотом 1,27 мкм (50 µ")
- IDC-контакты: фосфор-бронза с покрытием 2,54 мкм сплавом олова
Электрические характеристики
- Максимальный ток (при 20оС): 1,5 А
- Макс. допустимое напряжение: 150 В
- Электр. прочность диэлектрика: 1000 В/1 мин. (контакт/контакт)
- Электр. прочность диэлектрика: 1500 В/1 мин. (контакт/экран)
- Сопротивление изоляции: не менее 500 МОм
- Контактное сопротивление: не более 20 мОм
Эксплуатационные характеристики
- Подключаемые проводники: 0,64 – 0,51 мм (22 – 24 AWG)
- Температура эксплуатации: –10°C – +60°C
- Относительная влажность: не более 93% (без конденсата)
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50 Н/1 мин.

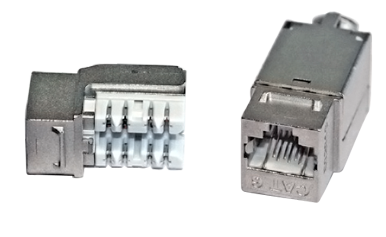

- KJNE-8P8C-C6-90-SH-F-WH
