UFTP4-C6-P26-IN-LSZH-GY-500 - Кабель витая пара, экранированный многожильный - cat 6 - LSZH - 4 пары

UFTP4-C6-P26-IN-LSZH-GY-500 - Кабель витая пара, экранированный многожильный - cat 6 - LSZH - 4 пары
Розница 49 406,00 руб.

Характеристики:

  • Артикул: UFTP4-C6-P26-IN-LSZH-GY-500
  • Количество пар: 4 пары
  • Категория: 6
  • Диаметр проводника: 0,48 мм (26 AWG)
  • Площадь сечения проводника: 0,142 мм2
  • Количество и диаметр жил: 7 х 0,16 мм
  • Диаметр проводника с оболочкой: 0,98 мм
  • Толщина изоляции: 0,38 мм
  • Внешний диаметр (размер) кабеля: 5,9 мм
  • Толщина внешней оболочки: 0,4 мм
  • Минимальный радиус изгиба: 8 диаметров кабеля
  • Рабочая температура: -5°C – +60°C
  • Цвет: серый
  • Стандартная упаковка: 500 м
  • Вес 1 км кабеля: 40 кг

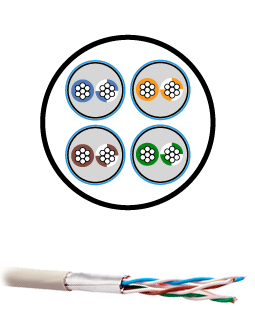

Экранированный медный кабель, 4 пары, категория 6, многожильный
4 пары индивидуально экранированные алюминиевой фольгой
Подходит для использования внутри помещения

Спецификации

Соответствует стандартам ANSI/TIA/EIA-568С.2
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1

Материалы
Проводник: проволока из отожженной электролитической меди, многожильный
Изоляция жил: полиэтилен высокой плотности, пленко-пористо-пленочный
Внешняя оболочка: LSZH (малодымный безгалогенный компаунуд)
Экран: каждая пара индивидуально экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары

Технические параметры

Диапазон частот     1-250 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц     100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C)     до 93,8 Ом/км
Дисбаланс сопротивления     до 5 %
Номинальная емкость (проводник/проводник)     до 56 пФ/м
Емкостный дисбаланс     ? 330 пФ/100 м
Приведенная скорость распространения сигнала     69 %
Испытательное напряжение между жилами (пост. ток, 2 с)     2,5 кВ
Сопротивление изоляции     от 5 ГОм*км

Электрические характеристики



Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1.0 20.0 2.0 74.3 72.3 67.8 64.8
4.0 20.3 3.8 65.3 63.3 55.8 52.8
8.0 24.5 5.3 60.8 58.8 49.7 46.7
10.0 25.0 6.0 59.3 57.3 47.8 44.8
16.0 25.0 7.6 56.3 54.3 43.7 40.7
20.0 25.0 8.5 54.8 52.8 41.8 38.8
25.0 24.3 9.5 53.3 51.3 39.8 36.8
31.25 23.6 10.7 51.9 49.9 37.9 34.9
62.5 21.5 15.4 47.4 45.4 31.9 28.9
100.0 20.1 19.8 44.3 42.3 27.8 24.8
200.0 18.0 29.0 39.8 37.8 21.8 18.8
250.0 17.3 32.8 38.3 36.3 19.8 16.8
  • UFTP4-C6-P26-IN-LSZH-GY-500
