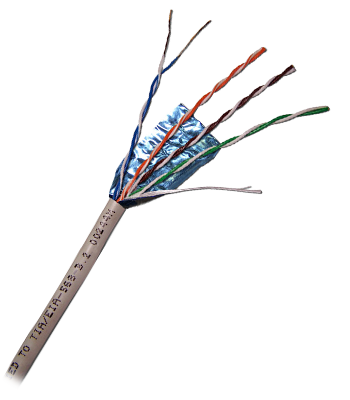

Четырехпарный кабель FTP имеет следующую конструкцию:
Проводник - сплошная медная жила диаметром 24AWG имеет изоляцию HDPE (полиэтилен высокой плотности). Два проводника составляют одну витую пару, в целом же, кабель состоит из четырех пар, скрученных с различным, специально подобранным шагом.
Кабель имеет под внешней оболочкой общий экран в виде ламинированной алюминиевой фольги. Для удобства разделки кабеля под оболочку укладывается разрывная нить, при вытягивании которой образуется продольный разрез. На оболочке кабеля нанесены последовательные метровые метки длины.
Технические характеристики:
Цвет оболочки: серый;
Материал оболочки: PVC (полихлорвинилхлорид);
Материал изоляции: HDPE (полиэтилен высокой плотности);
Диаметр медной жилы: 24 AWG;
Тип проводника: Solid (сплошной);
Диаметр кабеля: 5,3 мм;
Тип экрана: FTP - ламинированная алюминиевая фольга вокруг 4х пар;
Уровень пожаробезопасности: CM (кабель общего применения);
Рабочий диапазон температур до +75oС;
Количество метров в коробке - 305 м;
Габариты коробки: 0,405*0,21*0,405м;
NVP - 66%;
Частотный диапазон: 1-100 МГц;
Сертификация лабораториями: UL, ETL VERIFIED;
Соответствует стандартам TIA/EIA 568-A cat. 5e; ISO/IEC 11801; EN 50173;
Поддержка приложений: речь, Т1, 10BASE-T Token Ring 4/16 Мб/с, ATM 51/155 Мб/с, TP-PMD 100 Мб/с, 100VG-AnyLAN.
В диапазоне рабочих частот (1-100 МГц) передаточные характеристики кабеля превосходят граничные значения, определяемые стандартом.
- TWT-5EFTP
